Блок управления уровнем воды Тритон-1, Xenozone БУ.01
Блок управления уровнем воды Тритон-1, Xenozone БУ.01- предназначен для поддержания заданного уровня воды в плавательном бассейне скиммерного или переливного типа, многоступенчатой защиты от перелива с оповещением, защиты фильтрующего насоса от сухого хода и иных дополнительных возможностей.
Устройство способно в автоматическом режиме:
– Обеспечивать комплексную защиту объектов от перелива.
– Вести учет данных о времени и объемах долива свежей воды.
– Поддерживать в бассейнах заданный проектом уровень воды.
– Контролировать работоспособность запорных электромагнитных клапанов.
– Предупреждать персонал о возможной аварии при помощи системы оповещения.
– Не допускать выхода из строя насоса при отсутствии или недостаточном количестве воды в магистрали долива.
| Характеристики | |
|---|---|
| Артикул | БУ.01 |
| Документация | Паспорт |
| Предназначение | Управление уровнем воды |
| Мощность, Вт | 5 |
| Напряжение, В | 220 |
| Максимальный ток, А | 10 |
| Длина, мм | 220 |
| Ширина, мм | 150 |
| Высота, мм | 55 |
| Класс защиты | IP65 |
| Производитель | Dial |
| Страна производства | Россия |

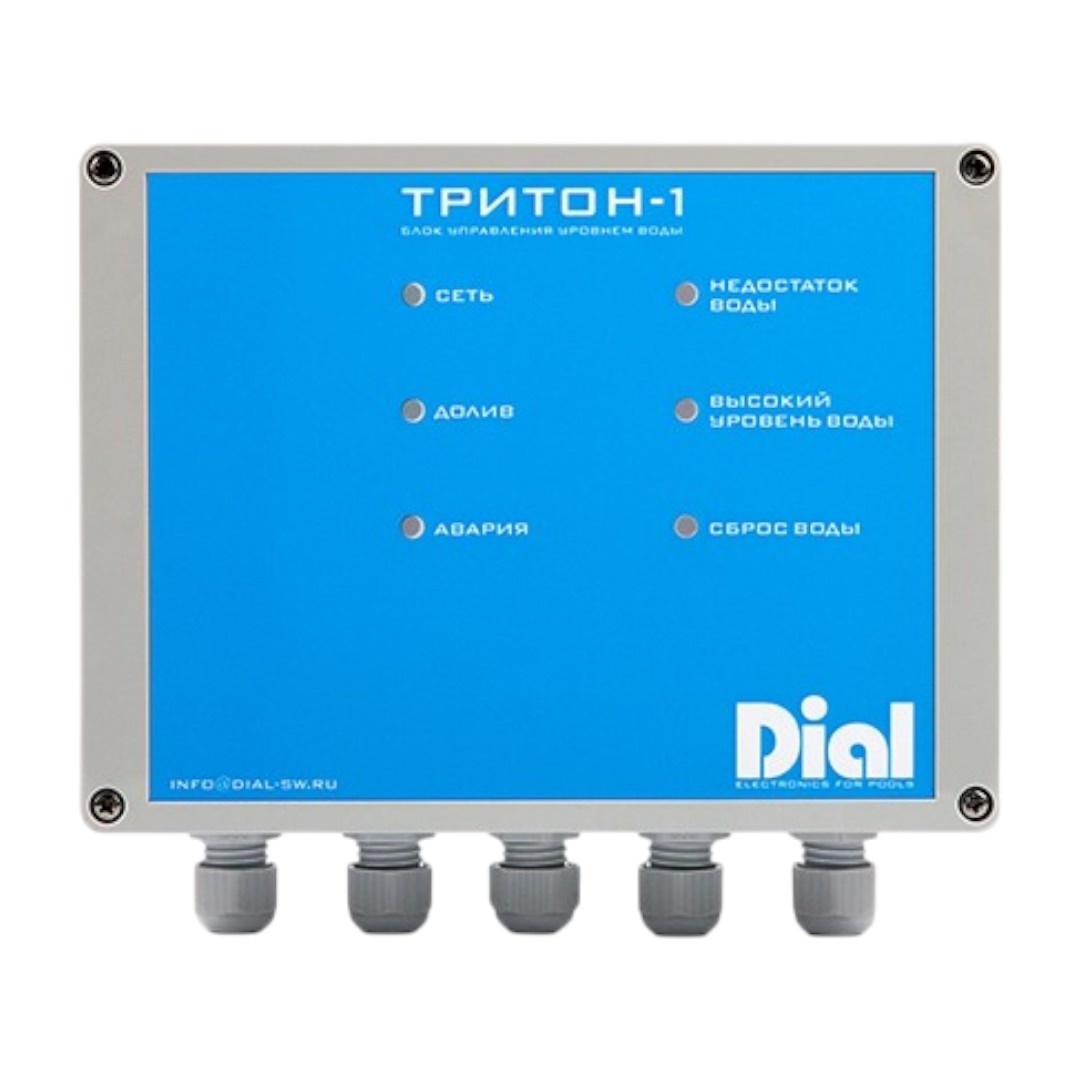

На лицевой панели устройства расположено шесть LED ламп, отображающих работу блока управления. Это индикаторы: Сеть, Недостаток воды, Долив», Высокий уровень, Авария и Сброс воды.
Информацию о текущем уровне воды в бассейне блок управления дискретно получает от первичных датчиков. Подключение сигнальных выводов датчиков, проводников питания и дополнительных исполнительных устройств производится к расположенной на плате прибора контактной планке.
Кроме датчиков и проводов питания, к соответствующим контактным группам платы могут быть подключены:
• Электронный счетчик воды.
• Электродвигатель привода подачи воды.
• Защитный электромагнитный клапан контура подачи воды.
• Звуковая или световая сигнализация, оповещающая о внештатных ситуациях.
• Насос сброса воды (включается при получении сигнала с датчика превышения уровня).
• Фильтрующий насос (во избежание сухого хода цепь размыкается при низком уровне воды).
Для безопасного ввода/ вывода проводов датчиков и исполнительных устройств в нижней части корпуса блока управления расположены пять влагозащищенных коннекторов.
